桌上型氣浮隔振平臺憑借其緊湊設計、高頻隔振性能(固有頻率低至2.3Hz,隔振效率超90%)和自動調平功能,為精密設備提供超穩定工作環境。
- 產品詳情
一、 產品描述：
l 超級經濟款，根據用戶的用途提供帶矩陣 M6 螺紋孔面包板和光面面包板。
l 超薄氣浮隔振光學平臺。
l 井字焊接結構臺面。
l 三點自動平衡高度傳感器。
l 設備方便移動，可供輕載型光學儀器使用。
二、參數
固有頻率 | 豎直：2~3Hz 水平：2~3Hz （負載相關） | |||||||
面包板式樣 | 桌上型 | |||||||
材質結構 | 上板：SUS430 冷軋鐵素不銹鋼/下板：SS400 鋼 | |||||||
除振方式 | 超柔軟模壓膜片型空氣彈簧 | |||||||
隔振方式 | 自平衡氣浮 | |||||||
系統負載 （kg） |
100 | |||||||
臺面尺寸 (mm) | 530×430 ×30 | 630×530× 30 | 800×600× 30 | 1000×750 ×30 | 530×430× 30 | 630×530× 30 | 800×600× 30 | 1000×75 0×30 |
臺面加工 | 25x25mm，M6螺紋孔 | 無螺紋孔 | ||||||
外形尺寸 (mm) | 530x430x1 09 （含橡膠墊腳） | 630x530x10 9 （含橡膠墊腳） | 800x600x10 9 （含橡膠墊腳） | 1000x750x1 09 （含橡膠墊腳） | 530x430x10 9 （含橡膠墊腳） | 630x530x10 9 （含橡膠墊腳） | 800x600x10 9 （含橡膠墊腳） | 1000x750x1 09 （含橡膠墊腳） |
本體重量 （kg） |
46 |
57 |
77 |
116 |
47 |
58 |
78 |
118 |
配件 | 水平校準儀、空氣壓縮機（另外選購） | |||||||

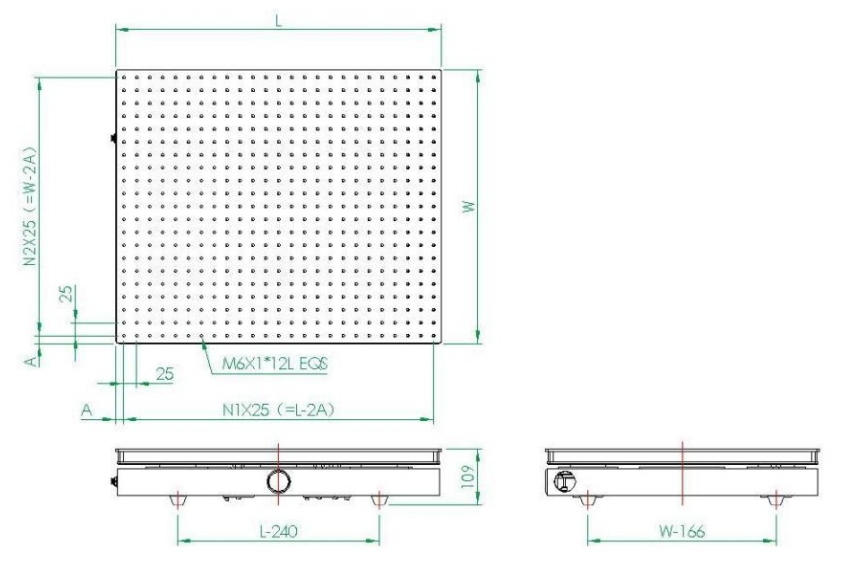

三、型號尺寸
型號 | 臺面尺寸 | 螺紋孔邊距尺寸 |
L×W | A | |
FTS-MQF-0504-M6 | 530×430 | 15 |
FTS-MQF-0605-M6 | 630×530 | 15 |
FTS-MQF-0806-M6 | 800×600 | 37.5 |
FTS-MQF-1007-M6 | 1000×750 | 37.5 |

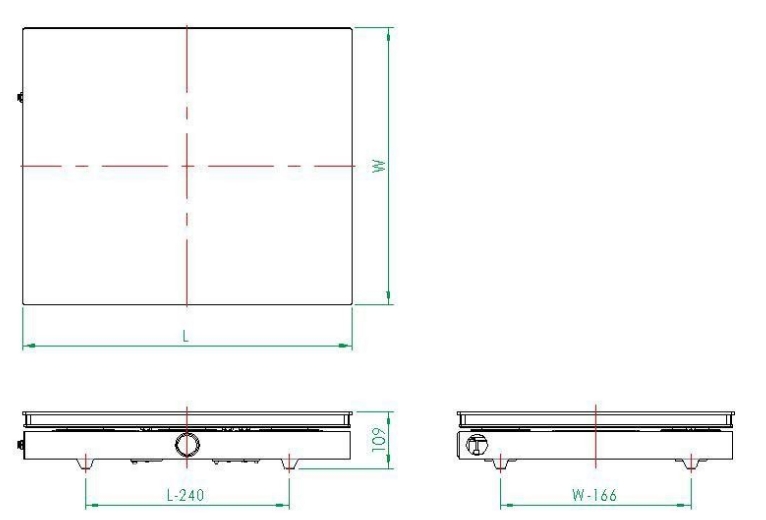

型號 | 臺面尺寸 |
LxW | |
FTS-MQF-0504-X | 530×430 |
FTS-MQF-0605-X | 630×530 |
FTS-MQF-0806-X | 800×600 |
FTS-MQF-1007-X | 1000×750 |
